Leica AT960 Laser Tracker-1

Leica雷射追蹤儀3D測量系統 AT930/960 Laser Tracker


Leica為全球第一家雷射追蹤3D測量儀製造商。全新一代Leica AT930/960 Laser Tracker雷射追蹤3D測量儀具首創 Power lock與AIFM功能。多種6D量測附件搭配使用,廣泛應用於航太、汽車、國防、造船等大型精密零組件之3D尺寸形位公差測量、比對檢測,ROBOT精度校準,光電設備定位(放樣),水平調整等功能。

Leica AT930/960 Laser Tracker  瑞士徠卡- 雷射追蹤儀 3D測量系統


Leica Logo 2 300x68 Leica雷射追蹤儀3D測量系統 AT930/960 Laser Tracker原理 :

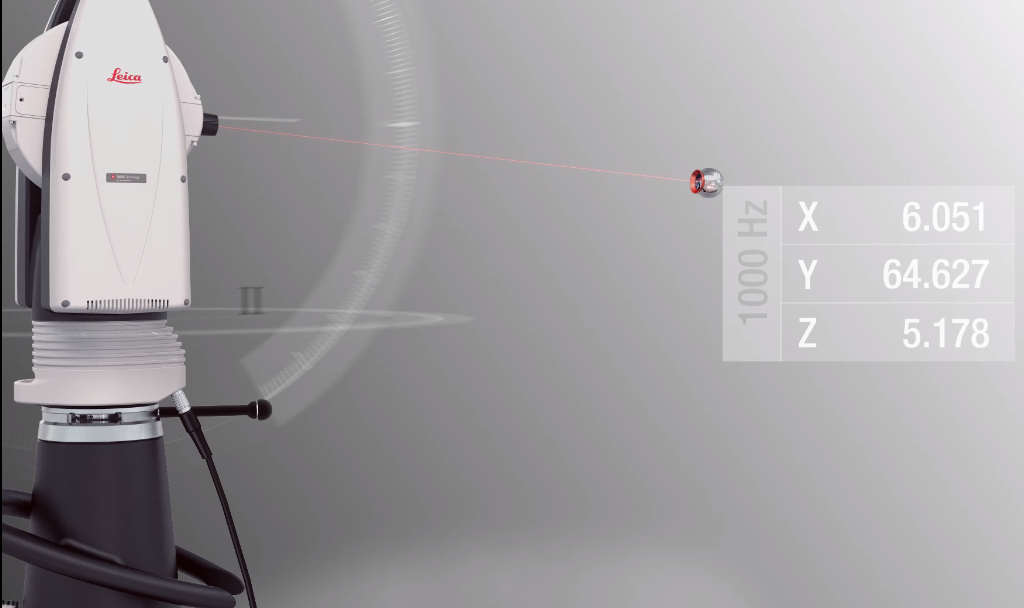

雷射頭具備水平H,與垂直V高精度編碼器旋轉軸,加上高精度雷射絕對測距D,可得到反射球位於Tracker測量範圍內的H,V,D或為X,Y,Z直角座標顯示 。經由"點"的測量建構幾合特徵後,可得到尺寸,形位公差等數據分析。

AT930/960 同時兼具高精度ADM測距與IFM干涉儀快速 AIFM雙模式系統。

AT960 系列可選配 T 系列 6D附件可應用於深孔,小孔,隱藏點測量,雷射掃描逆向工程,機器人定位精度校准等功能

images 4 Leica雷射追蹤儀3D測量系統 AT930/960 Laser Tracker   圖片 3 300x178 Leica雷射追蹤儀3D測量系統 AT930/960 Laser Tracker

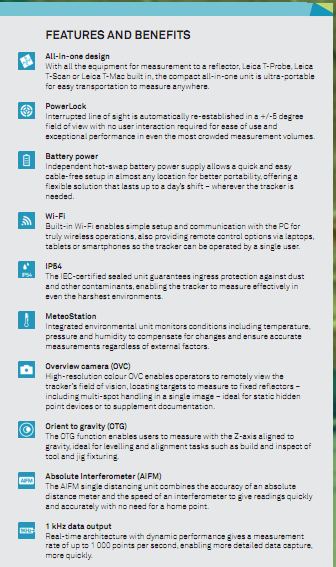

特色 :

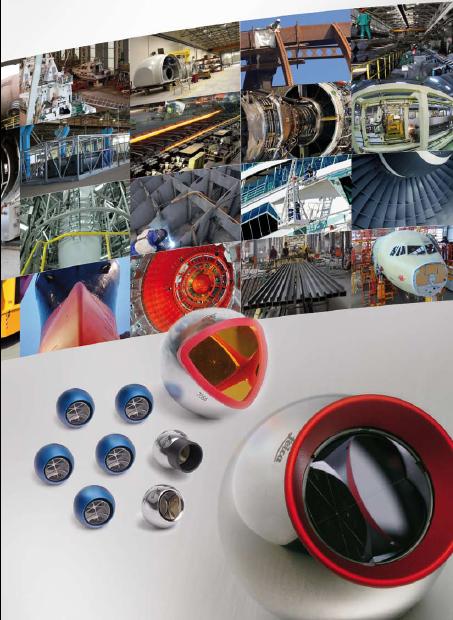

優點 178x300 Leica雷射追蹤儀3D測量系統 AT930/960 Laser Tracker   綜合應用 219x300 Leica雷射追蹤儀3D測量系統 AT930/960 Laser Tracker

Portable Leica雷射追蹤儀3D測量系統 AT930/960 Laser Tracker      package Leica雷射追蹤儀3D測量系統 AT930/960 Laser Tracker

AIFM / 集成式設計重量輕易於攜帶移動 / AC電池雙模式供電 / 自動鎖定與追終反射球 / 1,000 點-秒/ WIIF傳輸 / 最小訊號線與控制器 / IP54防護能力/ 內建高精度電子水平儀 / 6D 功能附件選配 ….

圖片 9 300x73 Leica雷射追蹤儀3D測量系統 AT930/960 Laser Tracker 圖片 10 Leica雷射追蹤儀3D測量系統 AT930/960 Laser Tracker

應用 :

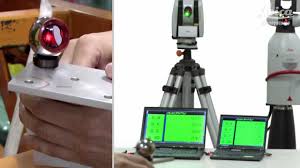

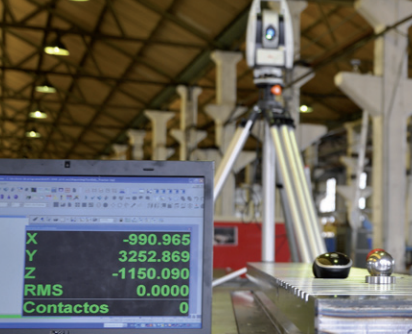

images 6 300x168 Leica雷射追蹤儀3D測量系統 AT930/960 Laser Tracker   圖片 18 300x243 Leica雷射追蹤儀3D測量系統 AT930/960 Laser Tracker

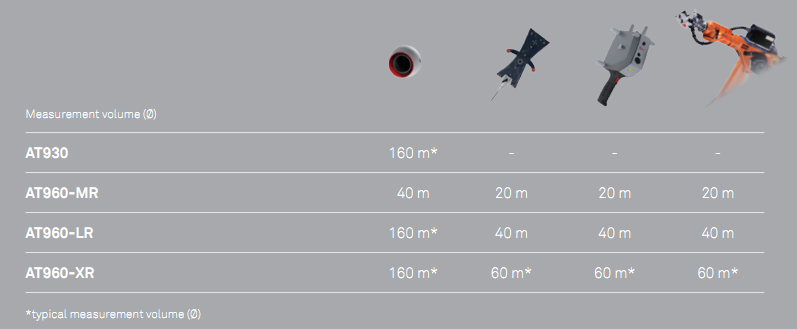

精度定義與規格 :

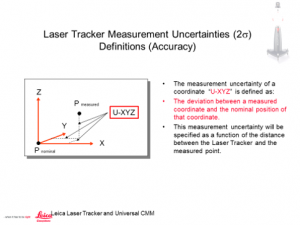

Uxyz MPE : 理論空間點的絕對最大容許誤差

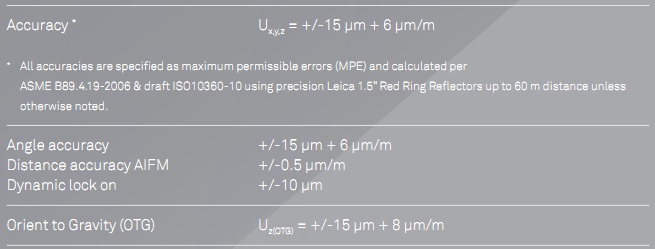

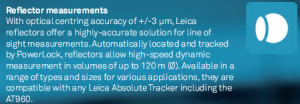

圖片 12 300x114 Leica雷射追蹤儀3D測量系統 AT930/960 Laser Tracker RRR 300x104 Leica雷射追蹤儀3D測量系統 AT930/960 Laser Tracker

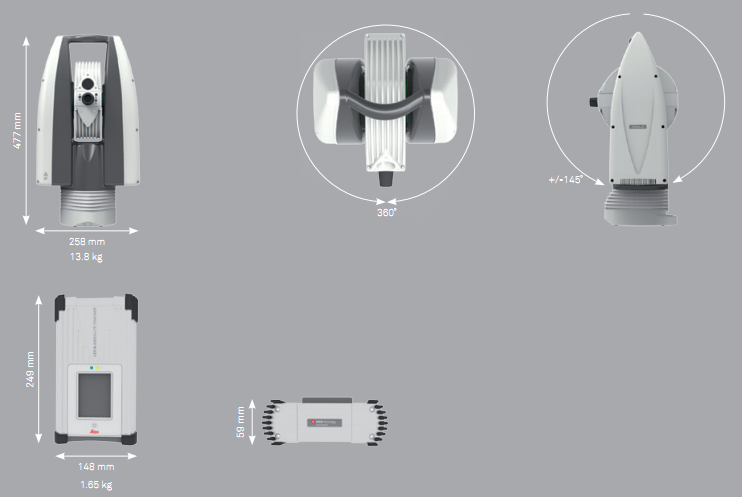

圖片 19 300x201 Leica雷射追蹤儀3D測量系統 AT930/960 Laser Tracker  圖片1 300x225 Leica雷射追蹤儀3D測量系統 AT930/960 Laser Tracker

圖片 17 300x124 Leica雷射追蹤儀3D測量系統 AT930/960 Laser Tracker

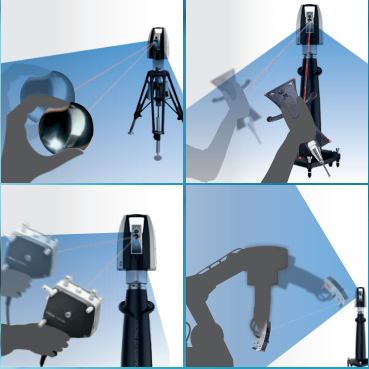

Leica AT960 MR/LR Laser Tracker 具備 6D (X,Y,Z,RX,RY,RZ)姿態選配附件。

內藏攝影系統可截取T系列附件即時空間6D姿態參數,為市場最成熟的6D附件。

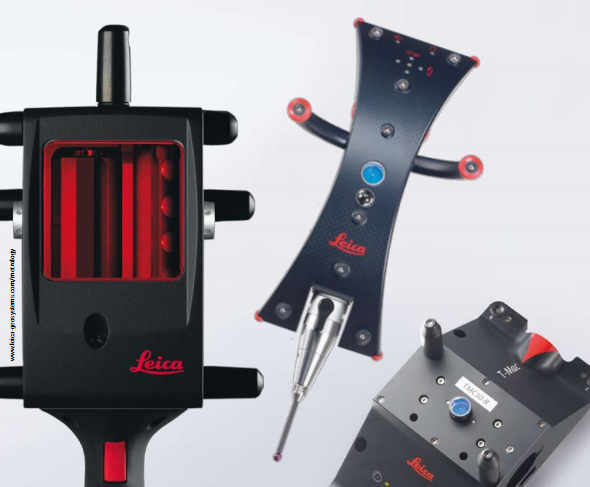

圖片 2 300x248 Leica雷射追蹤儀3D測量系統 AT930/960 Laser Tracker           圖片 11 300x300 Leica雷射追蹤儀3D測量系統 AT930/960 Laser Tracker

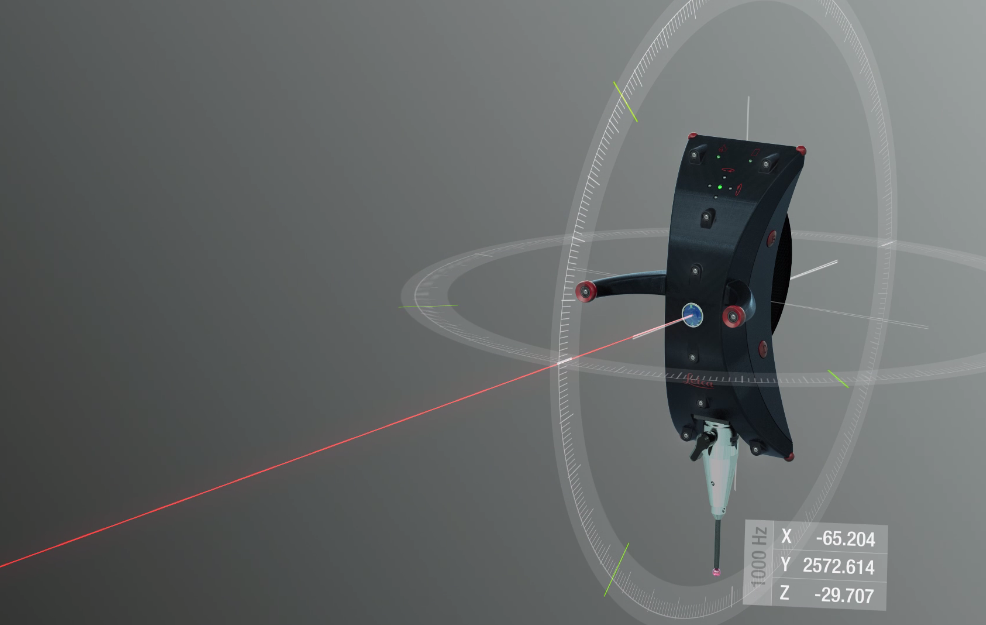

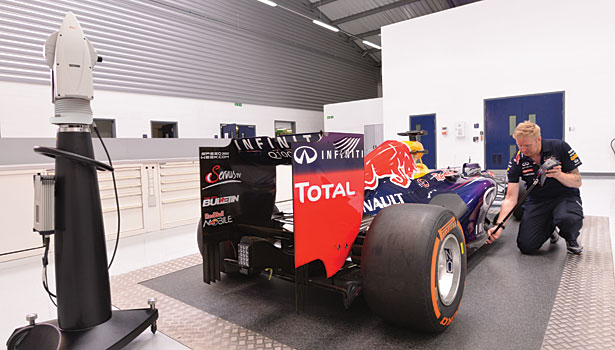

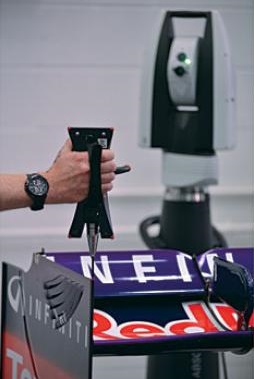

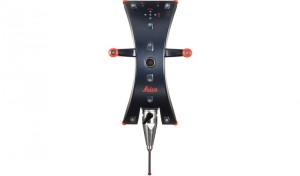

T-Probe 手持式測頭 : 小孔,深孔,隱藏點測量。

Leica T Probe M 300x176 Leica雷射追蹤儀3D測量系統 AT930/960 Laser Tracker  圖片 4 300x190 Leica雷射追蹤儀3D測量系統 AT930/960 Laser Tracker

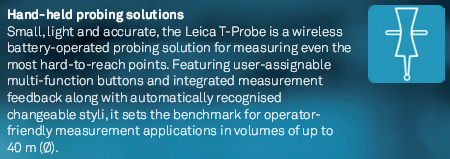

PROBE 300x106 Leica雷射追蹤儀3D測量系統 AT930/960 Laser Tracker

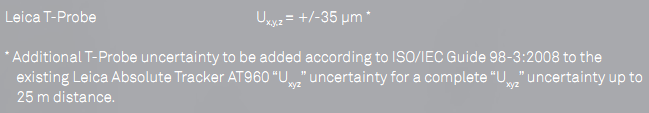

圖片 13 300x52 Leica雷射追蹤儀3D測量系統 AT930/960 Laser Tracker

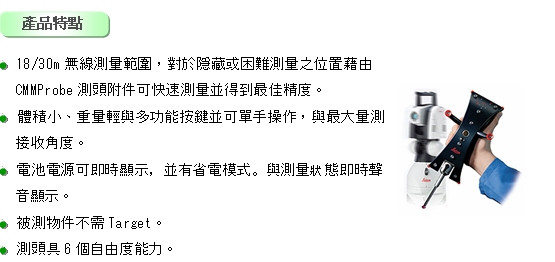

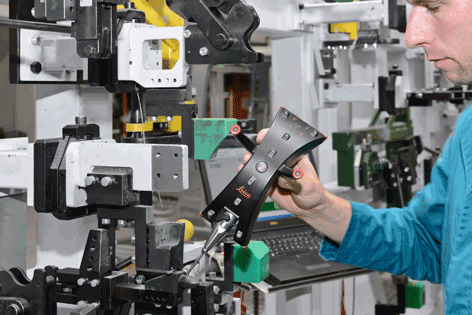

       901 5 Leica雷射追蹤儀3D測量系統 AT930/960 Laser TrackerT PROBE 1 201x300 Leica雷射追蹤儀3D測量系統 AT930/960 Laser Tracker   t probe 300x200 Leica雷射追蹤儀3D測量系統 AT930/960 Laser Tracker        T PROBE 300x171 Leica雷射追蹤儀3D測量系統 AT930/960 Laser Tracker

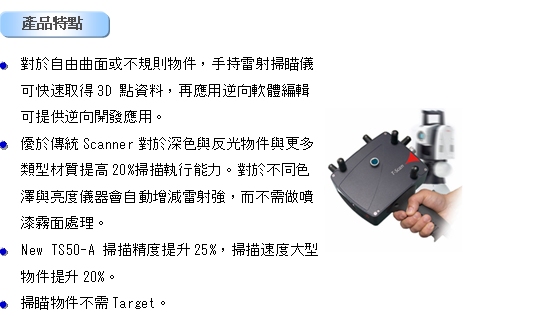

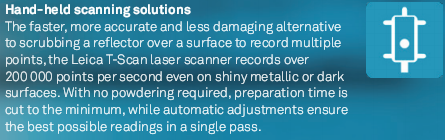

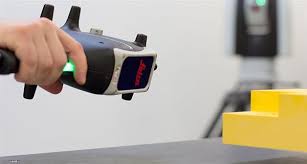

T-Scan手持雷射逆向掃描儀

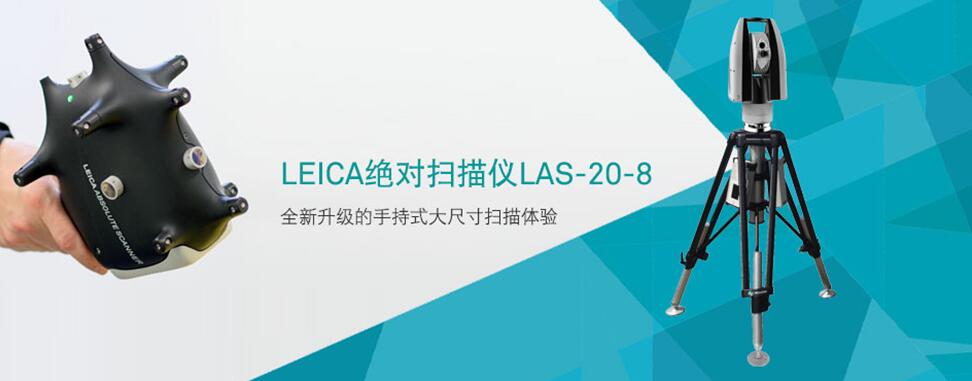

SCAN 300x118 Leica雷射追蹤儀3D測量系統 AT930/960 Laser Tracker

SCAN 300x94 Leica雷射追蹤儀3D測量系統 AT930/960 Laser Tracker

圖片 14 300x37 Leica雷射追蹤儀3D測量系統 AT930/960 Laser Tracker

901 7 Leica雷射追蹤儀3D測量系統 AT930/960 Laser Tracker

AT960 AUTOMTION 1 300x156 Leica雷射追蹤儀3D測量系統 AT930/960 Laser Tracker       images 300x160 Leica雷射追蹤儀3D測量系統 AT930/960 Laser Tracker

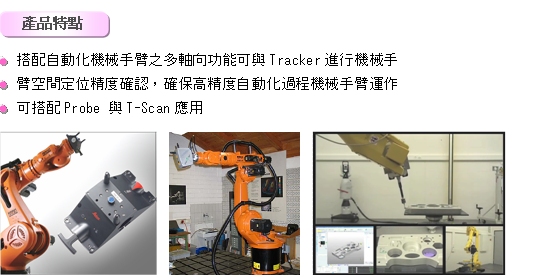

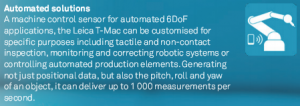

T-MAC 機械手臂精度檢測與自動化方案系統

images 2 Leica雷射追蹤儀3D測量系統 AT930/960 Laser Tracker

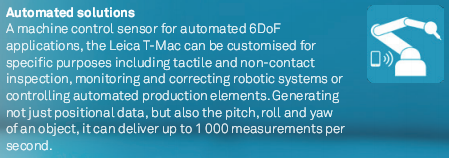

TMAC 300x106 Leica雷射追蹤儀3D測量系統 AT930/960 Laser Tracker

圖片 15 300x71 Leica雷射追蹤儀3D測量系統 AT930/960 Laser Tracker

901 9 Leica雷射追蹤儀3D測量系統 AT930/960 Laser Tracker

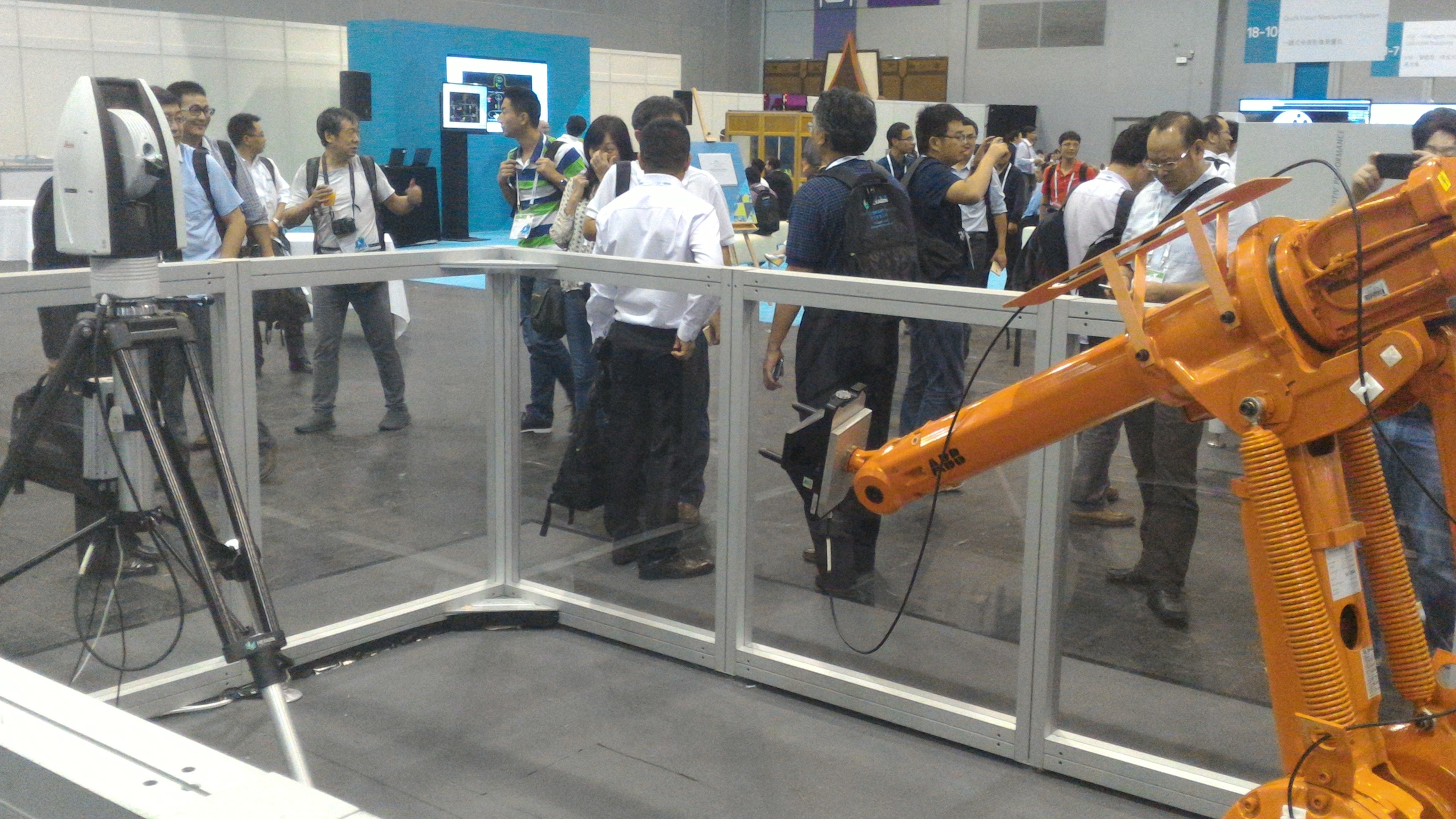

ROBOT 3D/6D 精度校准

P 20151118 141537 300x169 Leica雷射追蹤儀3D測量系統 AT930/960 Laser Tracker

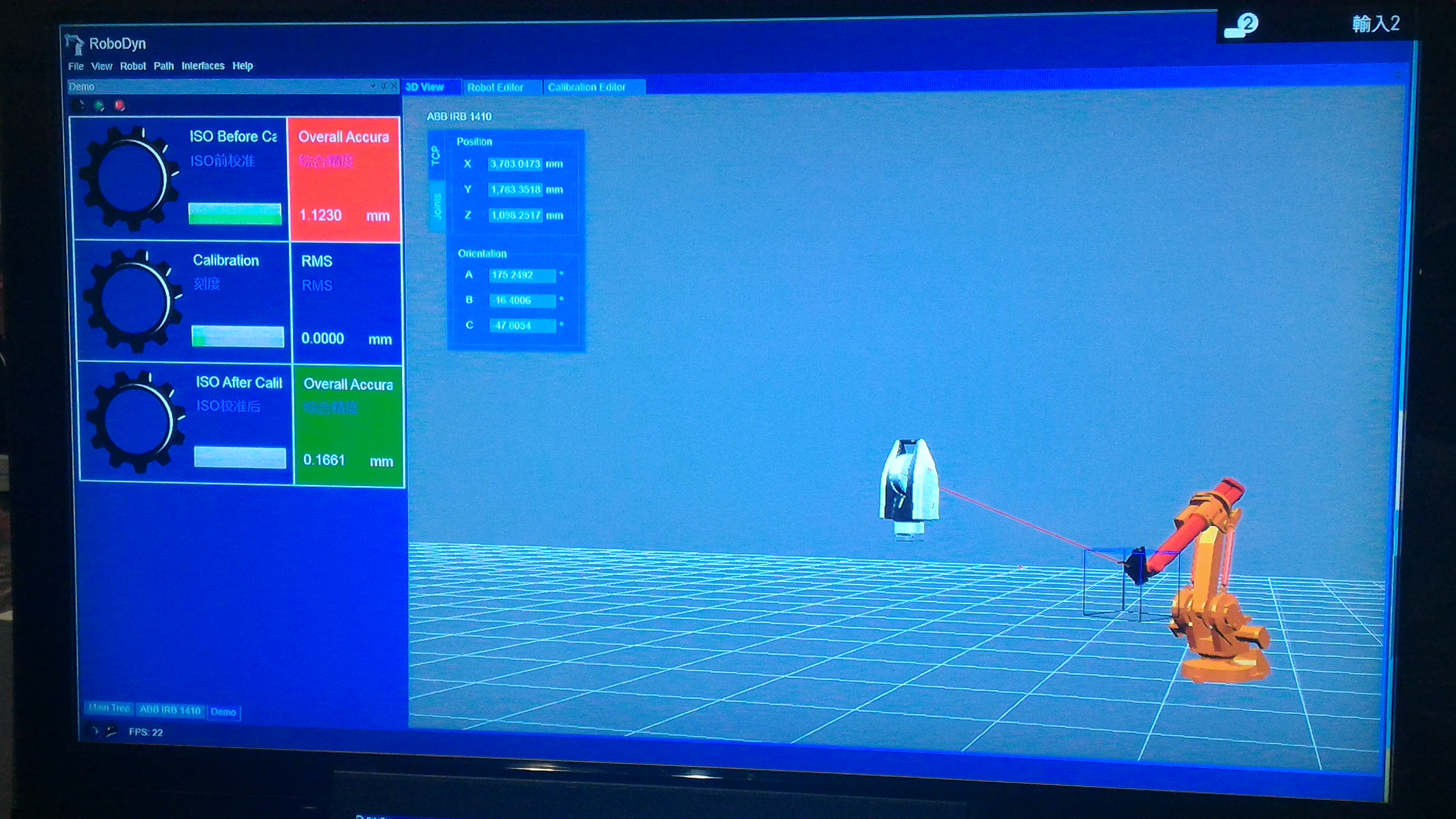

P 20151118 135431 300x169 Leica雷射追蹤儀3D測量系統 AT930/960 Laser Tracker

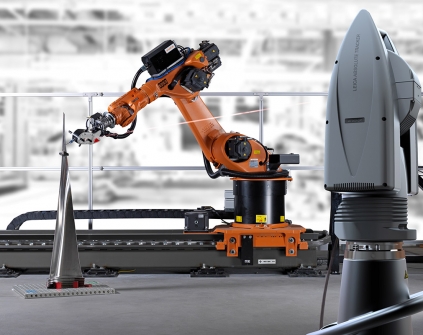

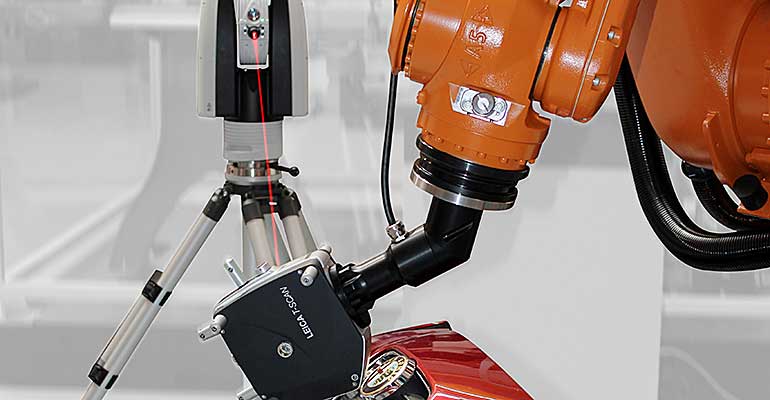

ROBOT 自動化檢測,掃描應用

AT960 AUTOMTION 300x238 Leica雷射追蹤儀3D測量系統 AT930/960 Laser Tracker    AT960 AUTOMTION 1 300x156 Leica雷射追蹤儀3D測量系統 AT930/960 Laser Tracker
