Leica AT402 Absolute Tracker

Leica 雷射追蹤儀 3D測量系統 – AT403 Absolute Tracker

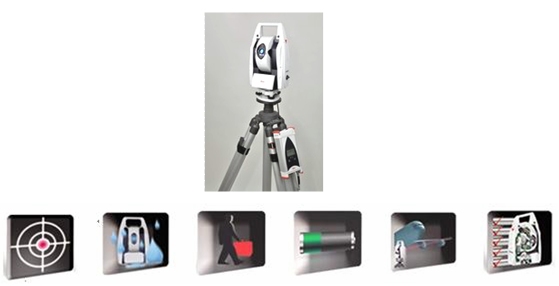

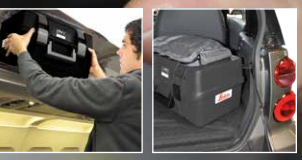

Leica為全球第一家雷射追蹤3D測量儀製造商。 AT403 Laser Tracker具備IP54、自動鎖定反射球,系統輕巧便於攜帶、電池供電,wifi 傳輸,最小控制器等多項特點。廣泛應用於航太、汽車、國防、造船等大型精密零組件之3D尺寸形位公差測量、比對檢測與ROBOT精度校準,光電設備定位(放樣),水平等功能,動態連續測量。

原理 :Leica Logo 2 300x68 Leica 雷射追蹤儀 3D測量系統 –  AT403 Absolute Tracker

雷射頭具備水平H,與垂直V高精度編碼器旋轉軸,加上高精度雷射絕對測距D,可得到反射球位於Tracker測量範圍內的H,V,D或為X,Y,Z直角座標,經由"點"的測量建構幾合特徵後,可得到尺寸,形位公差等數據分析。

圖片 3 300x178 Leica 雷射追蹤儀 3D測量系統 –  AT403 Absolute Tracker  images 8 300x76 Leica 雷射追蹤儀 3D測量系統 –  AT403 Absolute Tracker


4011 Leica 雷射追蹤儀 3D測量系統 –  AT403 Absolute Tracker

圖片 28 300x159 Leica 雷射追蹤儀 3D測量系統 –  AT403 Absolute Tracker4012 Leica 雷射追蹤儀 3D測量系統 –  AT403 Absolute Tracker

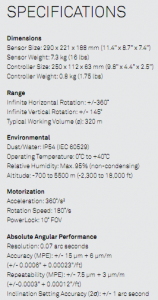

精度定義與規格 :

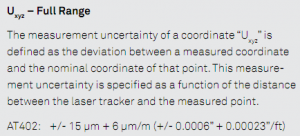

Uxyz MPE : 理論空間點最大容許誤差。

圖片 20 1 300x136 Leica 雷射追蹤儀 3D測量系統 –  AT403 Absolute Tracker          圖片1 300x225 Leica 雷射追蹤儀 3D測量系統 –  AT403 Absolute Tracker

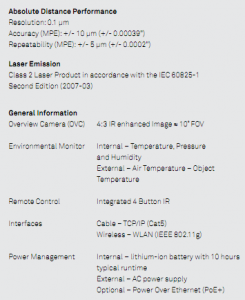

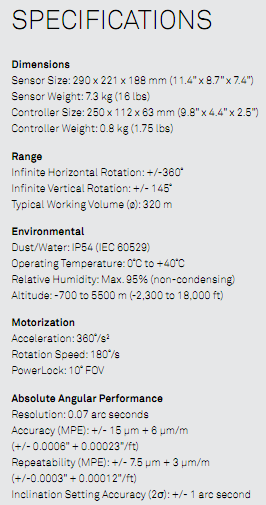

圖片 21 1 158x300 Leica 雷射追蹤儀 3D測量系統 –  AT403 Absolute Tracker 圖片 22 245x300 Leica 雷射追蹤儀 3D測量系統 –  AT403 Absolute Tracker

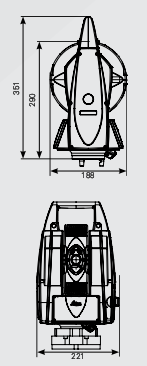

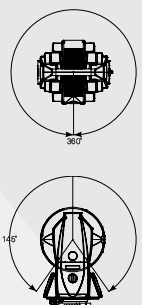

圖片 24 120x300 Leica 雷射追蹤儀 3D測量系統 –  AT403 Absolute Tracker 圖片 25 140x300 Leica 雷射追蹤儀 3D測量系統 –  AT403 Absolute Tracker

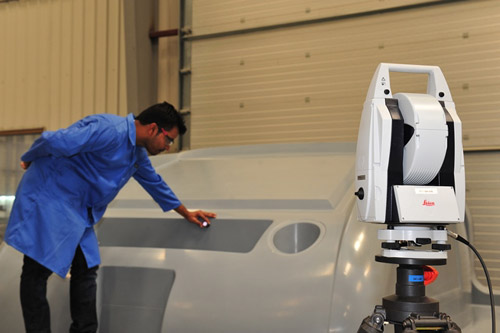

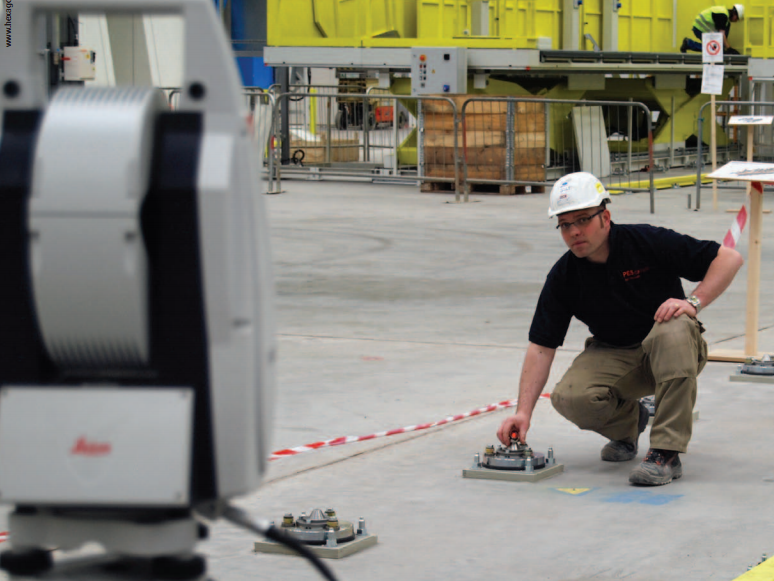

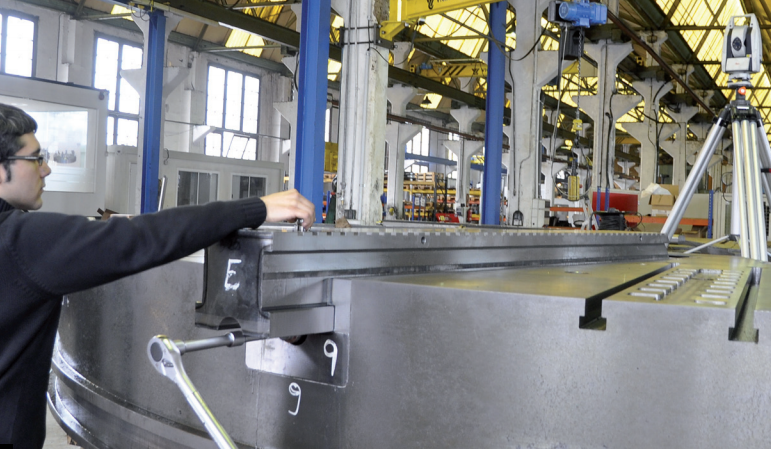

應用 :

圖片 18 300x243 Leica 雷射追蹤儀 3D測量系統 –  AT403 Absolute Tracker DSC 7474 64 300x200 Leica 雷射追蹤儀 3D測量系統 –  AT403 Absolute Tracker

圖片 6 300x175 Leica 雷射追蹤儀 3D測量系統 –  AT403 Absolute Tracker 圖片 5 300x225 Leica 雷射追蹤儀 3D測量系統 –  AT403 Absolute Tracker

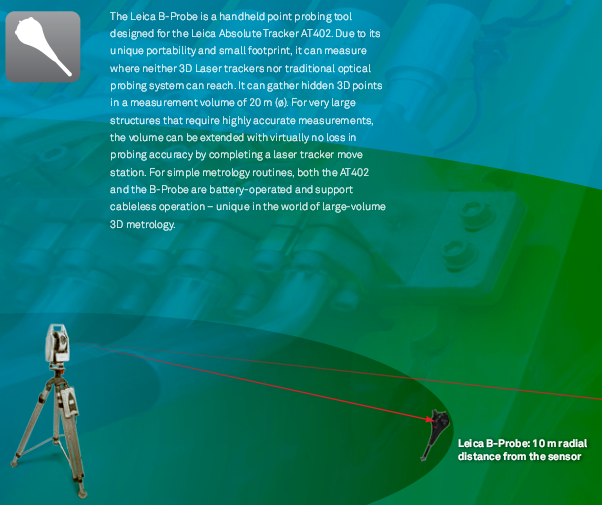

B-Probe 手持式測頭 : 小孔,深孔,隱藏點測量。

images 8 300x76 Leica 雷射追蹤儀 3D測量系統 –  AT403 Absolute Tracker

圖片 26 300x252 Leica 雷射追蹤儀 3D測量系統 –  AT403 Absolute Tracker

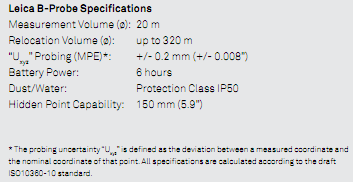

圖片 23 300x155 Leica 雷射追蹤儀 3D測量系統 –  AT403 Absolute Tracker   images 1 Leica 雷射追蹤儀 3D測量系統 –  AT403 Absolute Tracker
