TS60

全站儀Leica Nova TS60


Leica Nova第三代超高精度全站儀

這款前所未有的創新技術且設備眾多,無論是基礎測繪還是工程測量,或者是檢測監測,亦或是特種測量,都可滿足不同客戶需求。使用TS60通過Captivate系統將抽象的點位元資料轉換為逼真的3D模型,通過ATR plus可自動連續檢查廣闊範圍環境中反射目標,達到完美的測量工作!

分類: .

2018 11 27 103947 300x115 全站儀Leica Nova TS60

Leica Nova第三代超高精度全站儀

這款前所未有的創新技術且設備眾多,無論是基礎測繪還是工程測量,或者是檢測監測,亦或是特種測量,都可滿足不同客戶需求。使用TS60通過Captivate系統將抽象的點位元資料轉換為逼真的3D模型,通過ATR plus可自動連續檢查廣闊範圍環境中反射目標,達到完美的測量工作!

產品特點

★首台自動學習全站儀
★超高的測角精度0.5″
★ATR plus超強鎖定性能
★可達到0.5″ 自動照準精度
★採用TI OMAP4430處理器
★具有500萬圖元廣角相機與望遠鏡相機

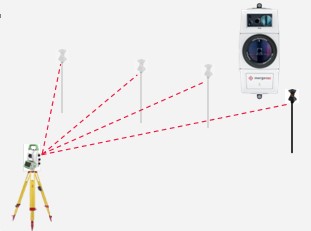

2018 12 06 111306 全站儀Leica Nova TS602018 12 06 111327 300x223 全站儀Leica Nova TS60

2018 12 06 111317 全站儀Leica Nova TS602018 12 06 111401 全站儀Leica Nova TS60

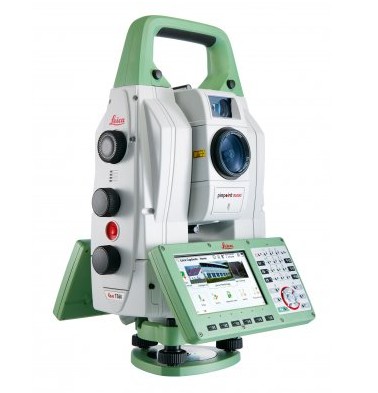

2018 11 27 103731 289x300 全站儀Leica Nova TS60





主要軟體功能

 Captivate外業軟體

使用者介面,清晰、協調、效果顯示更好且無任何專業術語,客戶選擇作業和應用程式變得更簡單、更快速,一天可以多次使用不同的應用程式,並可以根據自己最適合的方式,制訂主功能表介面。
所有應用程式中的測量資料(點、線、面)、設計資料(線路、DTMs)以及當前位置都可以通過2D和3D的方式進行查看,可以減少成本到現場勘查錯誤。編碼功能應用和線路作業變得更簡單、快速,可以自訂橫斷面範本,實現自動化測量,節省外業的工作時間。



應用領域

★核電行業      ★水利水電
★地鐵隧道      ★高鐵行業
★控制測量      ★建築工程

2018 12 06 112601 全站儀Leica Nova TS602018 12 06 112611 全站儀Leica Nova TS60

2018 12 06 112620 全站儀Leica Nova TS602018 12 06 112643 全站儀Leica Nova TS60



技術規格

角度測量
精度1 (Hz 和 V) 絕對編碼, 連續, 四重軸系補償 0.5″(0.15mgon)
距離測量
範圍2 棱鏡 (GPR1, GPH1P)3 1.5 m 至 >3500 m
無棱鏡 / 任何表面4 長測程模式2,4,5 1.5 m 至 >1000 m

12000m

精度 / 測量時間 單次 (棱鏡) 2,5 0.6mm + 1 ppm / 典型 2.4秒
單次 (任何表面) 2,4,5,6 2 mm + 2 ppm / 典型 3 秒
連續(棱鏡) 2,5 3mm + 1.5 ppm / 典型 0.15秒
光斑大小 50 m 處 8 mm x 20 mm
測量技術 基於相位原理系統分析技術 同軸,紅色可見光
圖像
廣角相機和望遠鏡相機 感測器 500萬圖元 CMOS 感測器
視場 (廣角相機 / 望遠鏡相機) 19.4° / 1.5°
幀頻率 高達 20 幀每秒
馬達
直驅,壓電陶瓷技術 轉速 / 換面時間 最大180°(200 gon)每秒 / 典型 2.9 秒
自動照準 (ATR)
範圍 ATR模式2 / 跟蹤模式2 圓棱鏡 (GPR1, GPH1P) 1500 m / 1000 m
360°棱鏡 (GRZ4, GRZ122) 1000 m / 1000 m
精度1,2 / 測量時間 ATRplus 測角精度(Hz, V) 0.5″ (0.15 mgon) / 典型 3-4 秒
超級搜索
範圍 / 搜索時間8 360° 棱鏡 (GRZ4, GRZ122) 300 m / 典型 5 秒
導向光 (EGL)
工作範圍 / 精度 5 –150 m / 典型 5 cm,100 m處
一般參數
機載軟體系統 Captivate軟體(含應用程式)
處理器 TI OMAP4430 1GHz 雙核 ARM® CortexTM -A9 MPCoreTM 作業系統-Windows EC7
自動對焦望遠鏡 放大倍數 / 焦距範圍 30 x / 1.7 m 至無窮遠
顯示幕和鍵盤 5英寸,WVGA,彩色,觸屏,雙面 37 個按鍵,帶照明功能
操作 3個無限位驅動,1個伺服對焦驅動,2個自動對焦按鍵,使用者自訂快速鍵
電源 可更換內置鋰電池,具有給電池充電功能 使用時間 7–9 小時
資料存儲 記憶體 / 存儲卡 2GB / SD 卡 1 GB 或 8 GB
介面 RS232, USB, Bluetooth®, WLAN
重量 包括電池 7.7 kg
環境參數 工作溫度範圍 –20℃至 + 50℃
防塵防水 (IEC 60529) / 防雨 IP65 / MIL-STD-810G,方法 506.5-I
防潮 95%, 無冷凝

1.標準差,依據 ISO 17123-3

2.陰天,無霧霾,能見度 40 km,無熱流閃爍

3.1.5 m 至 2000 m,使用 360°棱鏡 (GRZ4,GRZ122)

4.測量目標處於陰影下,陰天,柯達灰白板 (90% 反射率)

5.標準差,依據 ISO 17123-4

6.距離 > 500 m:精度 4 mm + 2 ppm,測量時間 典型 6 秒
