TS16

全站儀Leica Viva TS16


Leica Viva第三代高精度全站儀

具備自我學習功能的智慧全站儀,可自動適應任何環境條件鎖定目標,精準地補捉任何工地的現況。無論是內業數據處理還是外業現場測量都易如反掌,讓您的測量工作效率顯著提升。

分類: .

2018-11-26_155909

Leica Viva第三代高精度全站儀

具備自我學習功能的智慧全站儀,可自動適應任何環境條件鎖定目標,精準地補捉任何工地的現況。無論是內業數據處理還是外業現場測量都易如反掌,讓您的測量工作效率顯著提升。

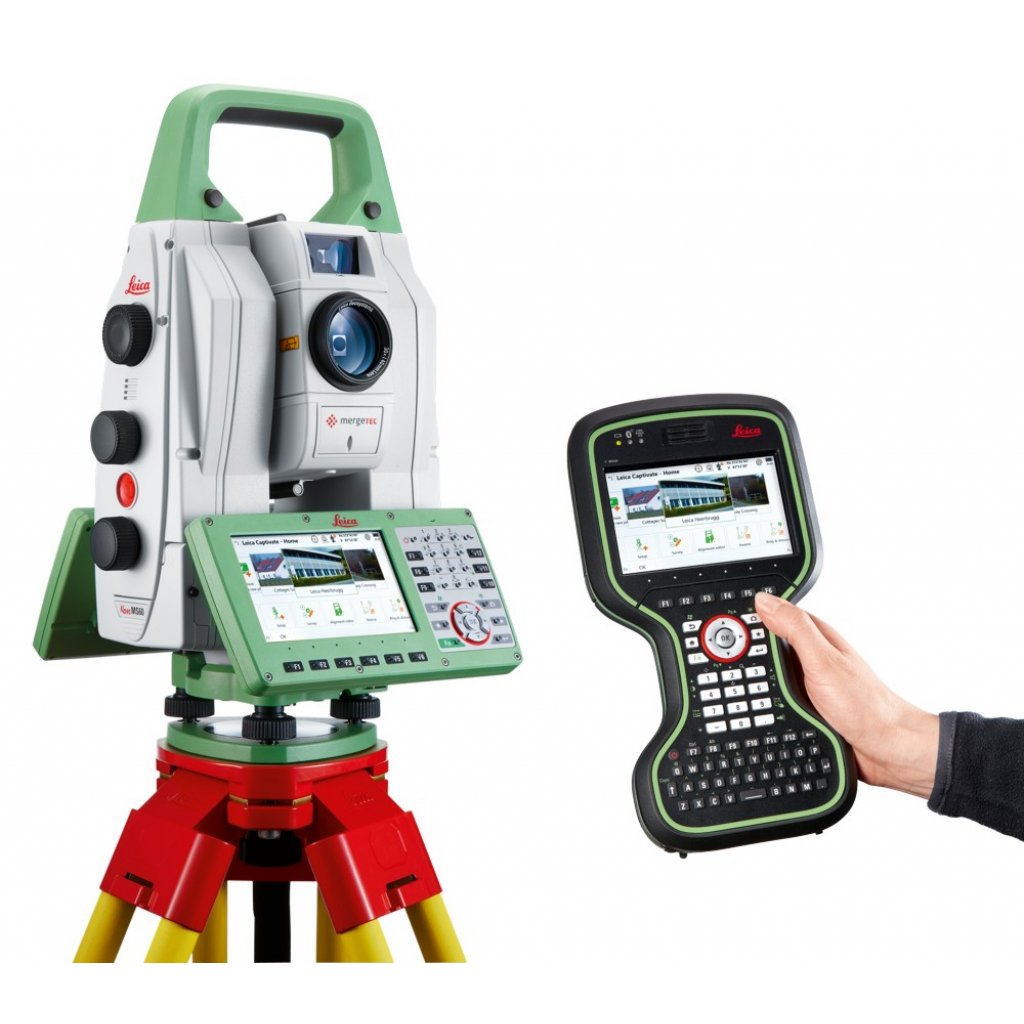

產品特點

  • 無棱鏡標配500米。
  • Captivate三維軟體無處不在。
  • ATRplus技術,再次突破自動測量極限。
  • 5英寸WVGA顯示幕,解析度是傳統5倍。
  • 1G雙核A9處理器,刷新計算能力新高度。
  • WLAN等數傳模組,隨測隨傳,內外業一體化。

db_file_img_3136_1024x1024

主要軟體功能

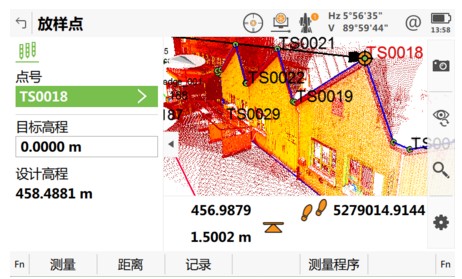

 Captivate三維系統軟體
Leica Captivate應用軟體,將復雜數據轉化為最實用的3D模型。透過易於使用的應用程式和熟悉的觸控技術,可以在所有維度上查看所有形式的測量和設計數據。無論您是單純地使用或者結合GNSS一同使用,都只需簡單的滑動即可跨界操作。

Leica Infinity辦公軟體
Leica Infinity會將Captivate現場捕獲及建模數據訊息傳回辦公室。順暢的數據傳輸可確保項目保持正常運行,更快,更有效地編輯項目。

2018-11-26_155156

ATRplus
全新優化的第五代ATRplus,將自動化性能提升到新的水準。卓越的技術最大限度地提高了全站儀保持鎖定目標的能力,不受現場的其他干擾。視線中斷時Viva TS16可以提供最快的重新鎖定。



應用領域

★地鐵、隧道。
★水利工程及水電。
★控制測量。
★建築工程。
★高速鐵路。
★重工製造。
2018-11-26_1615402018-11-26_161552

2018-11-26_1616182018-11-26_161601



技術規格

角度測量
精度1Hz, V 絕對編碼,連續,四重角度探測 1″ (0.3 mgon), 2″ (0.6 mgon), 3″ (1 mgon), 5″ (1.5 mgon)
距離測量
範圍2 棱鏡(GPR1,GPH1P)3 1.5m 至 > 3500 m
無棱鏡/任何表面4 R500: 1.5m to >500m, R1000: 1.5m to >1000m
長測量模式2,4,5 12000m
精度/測量時間 單次(棱鏡)2,5 1mm + 1.5 ppm / 典型 2.4 秒
單次(任何表面)2,4,5,6 2 mm + 2 ppm / 典型 3 秒
連續(棱鏡)2,5 3mm + 1.5 ppm / 典型 0.15秒
光斑大小 50m處 8 mm x 20 mm
測量技術 基於相位原理系統分析技術 同軸,紅色可見光
圖像
廣角相機 感測器 500萬圖元 CMOS 感測器
視場 19.4°
幀頻率 高達 20 幀每秒
馬達
直驅 轉速 最大45°(50 gon)每秒
自動照準 (ATR)
範圍 ATR模式2 / 跟蹤模式2 圓棱鏡 (GPR1, GPH1P) 1500 m / 1000 m
360°棱鏡 (GRZ4, GRZ122) 1000 m / 1000 m
精度1,2 / 測量時間 ATRplus 測角精度(Hz, V) 1″ (0.3 mgon), 2″ (0.6 mgon), 3″ (1 mgon), 5″ (1.5 mgon) /典型 3-4s
超級搜索
範圍 / 搜索時間8 360° 棱鏡 (GRZ4, GRZ122) 300 m / 典型 5 秒
導向光 (EGL)
工作範圍 / 精度 5 –150 m / 典型 5 cm,100 m處
一般參數
機載軟體系統 Captivate軟體(含應用程式)
處理器 TI OMAP4430 1GHz 雙核 ARM? CortexTM -A9 MPCoreTM 作業系統-Windows EC7
顯示幕和鍵盤 5英寸,WVGA,彩色,觸屏,雙面 37 個按鍵,帶照明功能
操作 2個無限位驅動,用戶自訂快速鍵
電源 可更換內置鋰電池,具有給電池充電功能 使用時間 5–8 小時
資料存儲 記憶體 / 存儲卡 2GB / SD 卡 1 GB 或 8 GB
介面 RS232, USB, Bluetooth?, WLAN
重量 包括電池 5.3-6 kg
環境參數 工作溫度範圍 –20℃至 + 50℃
防塵防水 (IEC 60529) / 防雨 IP65 / MIL-STD-810G,方法 506.5-I
防潮 95%, 無冷凝

1:標準差,依據 ISO 17123-3
2:陰天,無霧霾,能見度40 km,無熱流閃爍
3:1.5 m 至 2000 m,使用360°棱鏡 (GRZ4,GRZ122)
4:測量目標處於陰影下,陰天,柯達灰白板(90% 反射率)
5:標準差,依據 ISO 17123-4
6:距離 > 500 m:精度 4 mm + 2 ppm,測量時間 典型 6 秒
