Wingtra One 垂直起降固定翼無人機


WingtraOne是一款專業的垂直起降固定翼無人機,由世界各地的地理空間專家和行業工作者使用,以大範圍的圖像質量和準確度繪製地圖。所有這一切現在比使用多旋翼或地面測量方法快80%。

WingtraOne

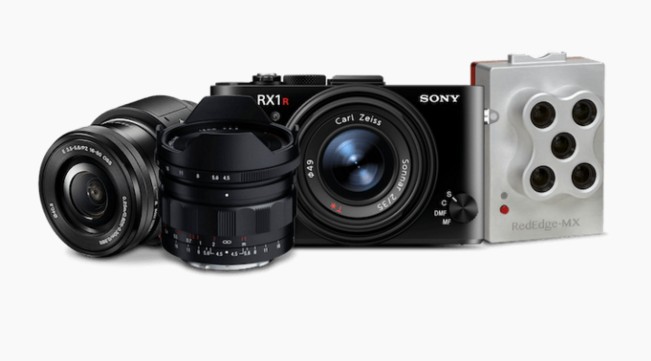

WingtraOne為測量航空影像的精度開啟了新的基準。有著最先進的PPK模塊和最高質量的相機,如42 MP全畫幅相機Sony RX1RII,高達42百萬像素,可以在航拍製圖中達到1 cm絕對精度。

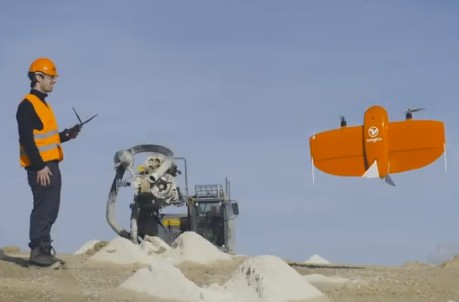

WingtraOne在垂直下降過程中,激光傳感器數據可安全地感應地面和陸地,不是從腹部著陸和降落傘達陣破壞翅膀或損壞的相機,即便在露天礦山或岩石地面上也是。

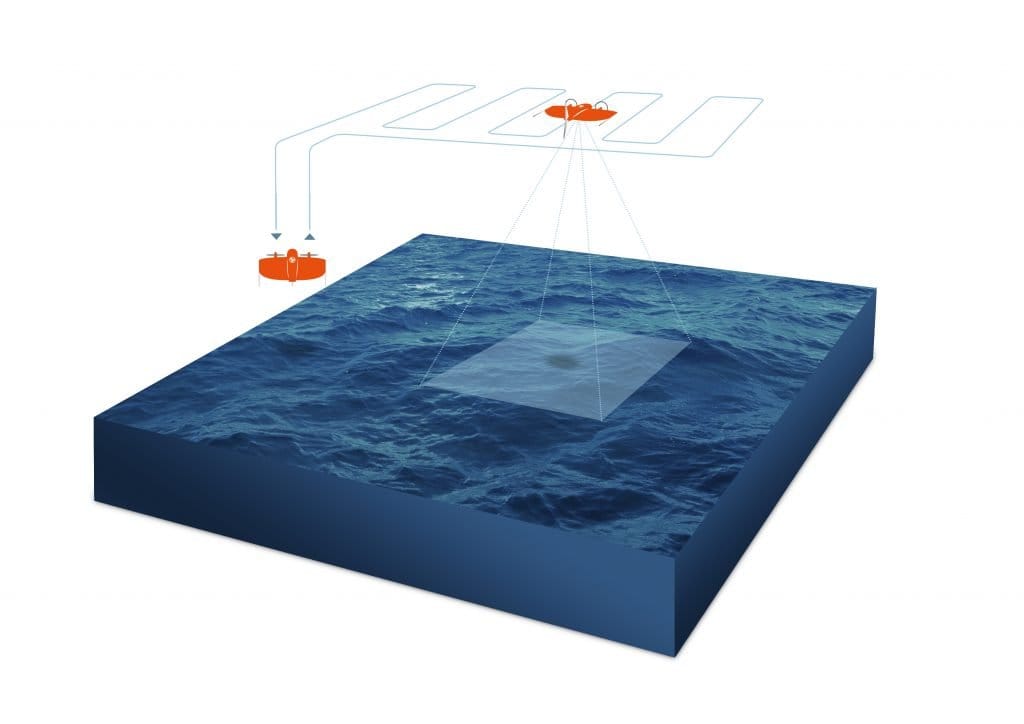

2019-07-12_101245animal-distribution-with-drone

2019-07-12_101633 2019-07-12_115438



簡易教學

起飛TAKE OFF-一鍵垂直起降,起飛至盤旋點切換以固定翼模式巡航,即可開始自動執行任務。

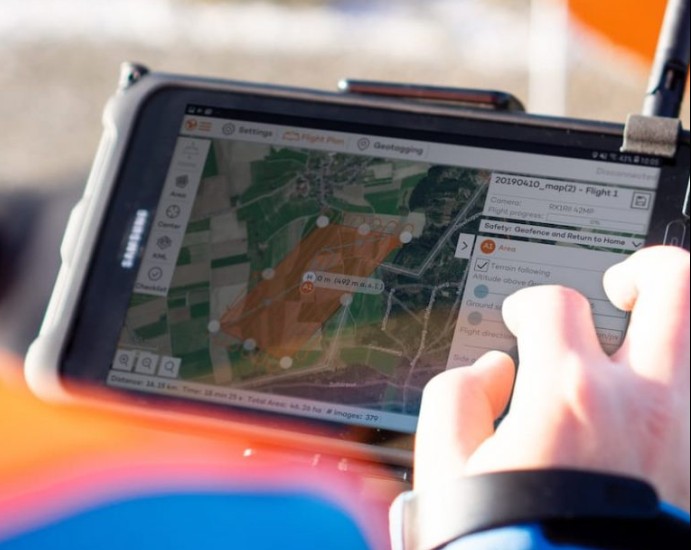

監控MONITOR-使用WingtraPilot任務規劃軟體進行直觀的任務規劃。

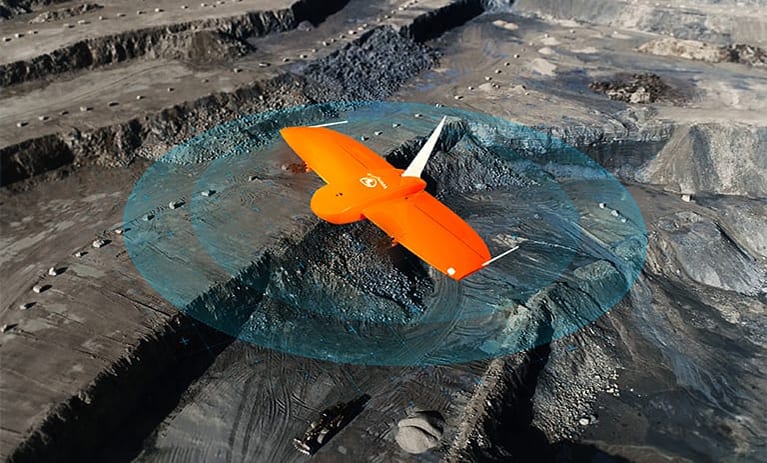

降落LANDING-無需遙控降落,機體配置固態雷達測距感測器和光學導視系統,可精准降落。可於5m半徑內自動精準平穩降落,對降落場地要求極低。

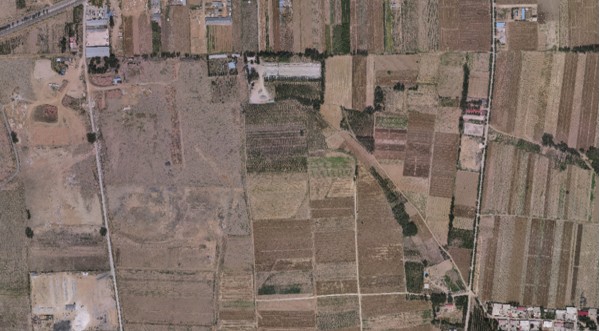

導出EXPORTING-結束飛行,匯出航測資料到圖像後處理軟體,經過後期軟體處理,便可生成數位正射影像、三維重建、多光譜圖像..等。

2019-07-12_142526   2018-11-13_162028

2018-11-13_111955   fully-autonomous-2



優勢化
★方便攜帶,適合單人外出作業。
★一鍵起降:智慧一鍵垂直起降,自動執行航測任務。
★任務規劃:使用WingtraPilot任務規劃軟體進行。
★精準降落:配置固態雷達測距感測器和光學導視系統,可精準降落。
多樣化
★不同感測器皆可更換,以便採集資料。
效率化
★噴射大面積,山脈甚至是最大的礦山都可以在幾個小時內繪製出來,用最大限度縮短測量時間。

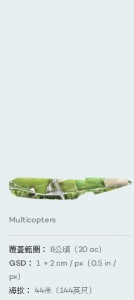

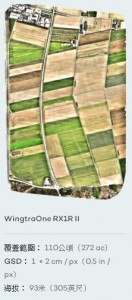

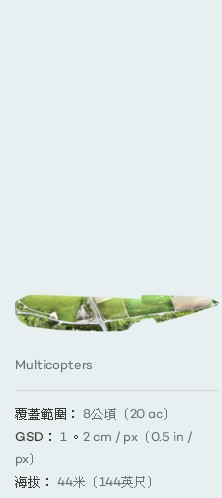

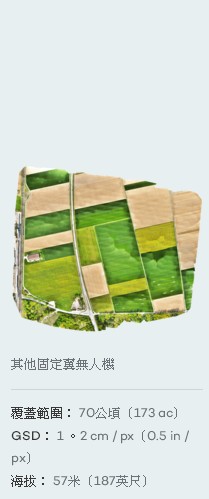

★地圖是傳統固定翼無人機的2倍,比多旋翼無人機多10-15倍。

2019-07-12_140959 2019-07-12_141013 2019-07-12_141022

輸出成果

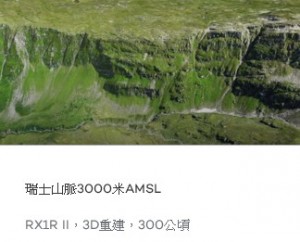

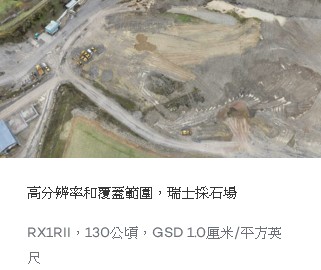

三維重建
3D數據可以轉換為3D模型、點雲、數字表面和地形模型,高程圖、照片級真實感重建等。提供了採礦作業計劃、庫存清單、排版描述和生成照片級真實模型所使用的體積,距離,表面積和高程計算。

 三維-1 三維-2

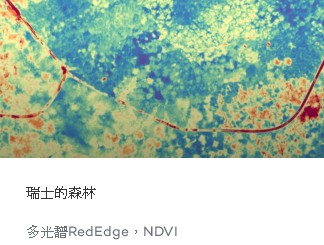

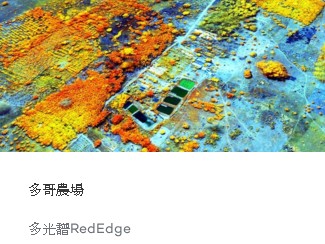

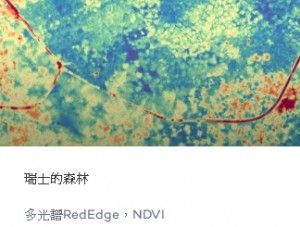

多光譜圖像
WingtraOne的相機選件收集多光譜數據,可以轉換為葉綠素圖、NDVI圖層、數字表面模型或RGB單圖像。得到的高分辨率鳥瞰圖可用於監測植物的健康和活力以及評估表面特性,水流等。

 多光-2 多光1



正射影像
WingtraOne收集的單幅航拍圖片用於各種研究領域。結合機器學習算法,單獨的航空照片可以傳輸大量信息。
(以下為海洋研究小組使用WingtraOne收集海洋中廣大地區的單幅圖像。)

2019-07-12_143719

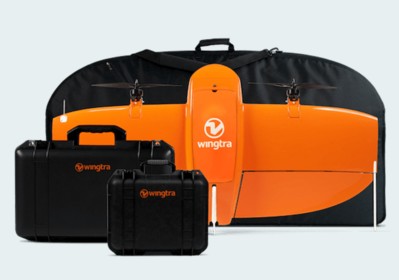

產品配件
飛機1架(含感應器)、手提包、航空箱、平板電腦、電池、充電器、傳輸線、產品手冊、C3D軟體1套、控制軟體1套。

2019-07-12_100807



技術規格

翼展 125cm
空載重量 3.6kg
最大起飛重量 4.4kg
載荷 800g
通訊距離 4km(最佳條件下可達8km)
任務規劃軟體 WingtraPilot
起降 在GPS精度下全自動垂直起降
最佳巡航速度 55km/h
抗風能力 降落時30km/h,巡航中45km/h
航時 55min

相機

Sony QX1 / 20mm鏡頭
圖元 2000萬圖元
焦距 20mm
畫幅 APS畫幅
單架次覆蓋面積 300公頃
旁向重疊率 60%
地面解析度 3cm/px
飛行高度 113m
Sony RX1RII / 35毫米鏡頭
圖元 4240萬圖元
焦距 35mm
畫幅 全畫幅
單架次覆蓋面積 200公頃
旁向重疊率 60%
地面解析度 1.5cm/px
飛行高度 120m
Micasense Rededge / 5.5毫米鏡頭
單架次覆蓋面積 150公頃
旁向重疊率 70%
地面解析度 8cm/px
飛行高度 120m

下載完整技術規格
