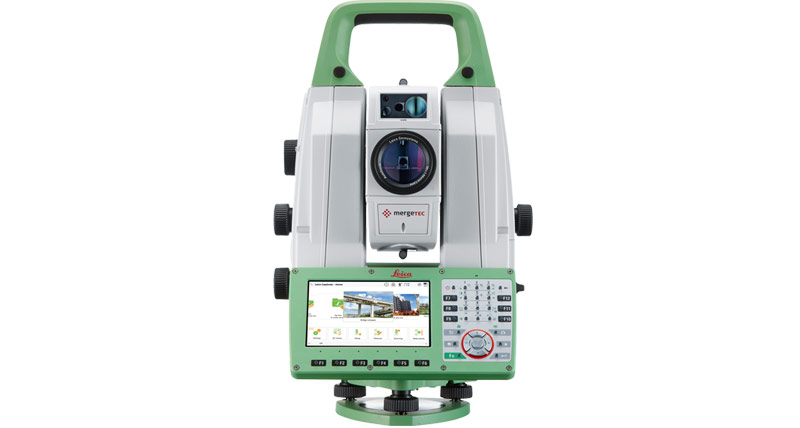

Leica_Nova MS60

全站儀Leica Nova MS60


Leica新一代高精度全測站

結合了所有的測量技術:測量、掃描、圖像以及GPS技術,是世界上第一台智慧學習型儀器,可以自動並連續的檢查周圍的測量環境,適應各種惡劣環境。採用了全新的Captivate三維系統軟體,顛覆傳統的二維測量理念,基於三維點雲模型進行測量和放樣。

分類: .

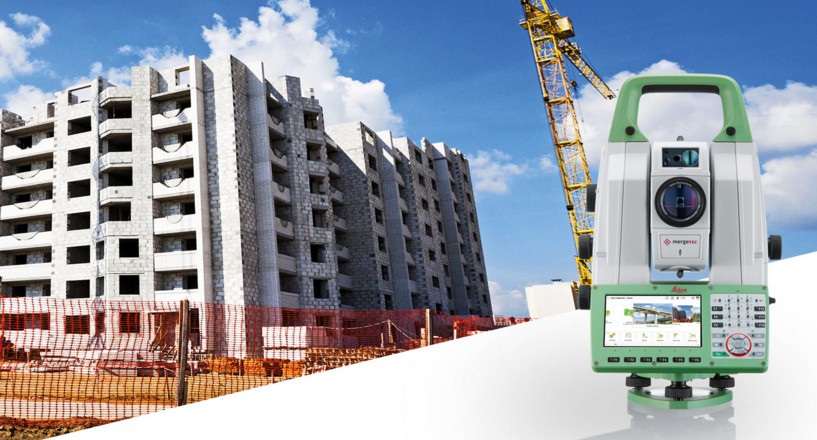

ms60 300x162 全站儀Leica Nova MS60

Leica新一代高精度全測站

結合了所有的測量技術:測量、掃描、圖像以及GPS技術,是世界上第一台智慧學習型儀器,可以自動並連續的檢查周圍的測量環境,適應各種惡劣環境。

採用了全新的Captivate三維系統軟體,顛覆傳統的二維測量理念,基於三維點雲模型進行測量和放樣。



產品特點

◎既可以測量也可以掃描!

◎達到超高的測角精度!

◎擁有ATR plus超強的鎖定性能!

◎提供智慧學習型功能!

◎擁有5英寸的WVGA螢幕!

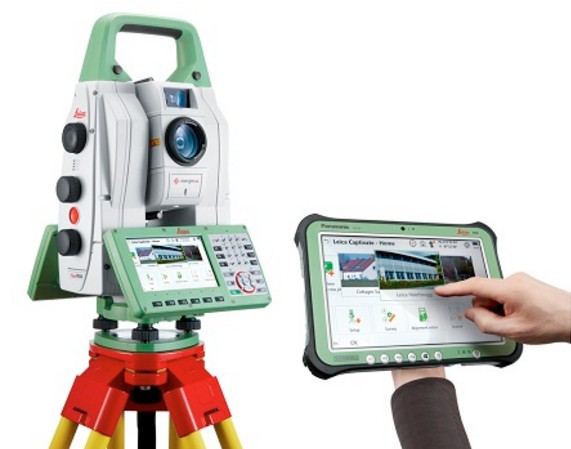

2018 11 23 174216 300x236 全站儀Leica Nova MS60

全新的Captivate三維系統軟體,大大優化了傳統的作業模式:

◎從拍照、掃描再到測量,一次完成。

◎從圖像獲取、點雲掃描再到紋理貼圖。

◎步入真正的3D測繪時代,實現真三維測量。

◎外業3D測量,無需草稿,借助影像點雲快速進行資料檢核。

◎可達2000 米免稜鏡距離。

◎擁有0.5’’級別的常規測角精度以及ATR自動測角精度。

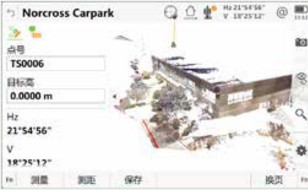

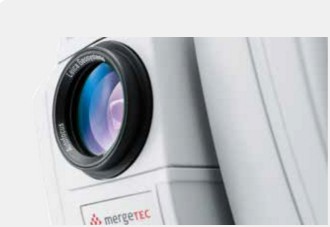

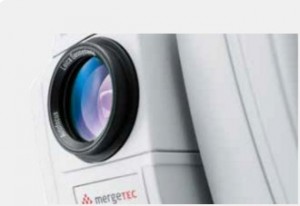

2018 11 23 175423 300x185 全站儀Leica Nova MS602018 11 23 175433 300x206 全站儀Leica Nova MS60

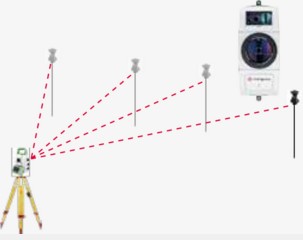

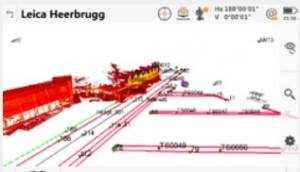

2018 11 23 180009 300x172 全站儀Leica Nova MS602018 11 23 180050 300x238 全站儀Leica Nova MS60



主要軟體功能

Leica Infinity辦公軟體

Leica Infinity可以同時管理全站儀測量資料和掃描點雲資料,擁有直觀的三維資料流覽查看功能。



Leica MultiWorx軟體

是AutoCAD軟體的一個外掛程式,針對3D掃描比較不孰悉的人量身打造的一套軟體,支援常規測量的工作流程,容易學習和使用。



Leica Cyclone掃描軟體

是三維雷射掃描領域內的主流軟體,可以高效處理Leica測量系統的HDS和MS60的資料。使用者可以使用該軟體處理工程測量、製圖、及各種改建工程中的大量點雲資料。



Leica GeoMoS變形監測軟體

最新的Leica GeoMoS能夠控制MS60對人造建築和自然物體進行掃描,並進行變形分析,以不同的顏色顯示不同的變形量,非常直觀。







應用領域

★地鐵、隧道掃描。

★路面掃描監測。

★滑坡變形監測。

★電力行業應用。

★油罐行業應用。

2018 11 23 181609 全站儀Leica Nova MS602018 11 23 181618 全站儀Leica Nova MS60

2018 11 23 181626 全站儀Leica Nova MS602018 11 23 181634 全站儀Leica Nova MS60



技術規格

  角度測量

精度1 (Hz 和 V) 絕對編碼, 連續, 四重軸系補償 0.5″(0.15mgon)/1” (0.3 mgon)
距離測量
範圍2 棱鏡 (GPR1, GPH1P)3 1.5 m 至 >10000 m
無棱鏡 / 任何表面4 1.5 m 至 2000 m
精度 / 測量時間 單次 (棱鏡) 2,5 1 mm + 1.5 ppm / 典型 1.5 秒
單次 (任何表面) 2,4,5,6 2 mm + 2 ppm / 典型 1.5 秒
光斑大小 50 m 處 8 mm x 20 mm
測量技術 波形數位化(WFD) 同軸,紅色可見光
掃描
最大距離7 / 距離雜訊 1000 Hz 模式 300 m / 1.0 mm,距離50 m
(1 sigma) 4 250 Hz 模式 400 m / 0.8 mm,距離 50 m
62 Hz 模式 500 m / 0.6 mm,距離 50 m
1 Hz 模式 1000 m / 0.6 mm,距離50 m
點雲視覺化 機載 3D 點雲查看功能,真彩色點雲
圖像
廣角相機和望遠鏡相機 感測器 500萬圖元 CMOS 感測器
視場 (廣角相機 / 望遠鏡相機) 19.4°/ 1.5°
幀頻率 高達 20 幀每秒
馬達
直驅,壓電陶瓷技術 轉速 / 換面時間 最大180°(200 gon)每秒 / 典型 2.9 秒
自動照準 (ATR)
範圍 ATR模式2 / 跟蹤模式2 圓棱鏡 (GPR1, GPH1P) 1500 m / 1000 m
360°棱鏡 (GRZ4, GRZ122) 1000 m / 1000 m
精度1,2 / 測量時間 ATR plus 測角精度(Hz, V) 0.5”(0.15 mgon) /1” (0.3mgon) 典型
2.5 秒
超級搜索
範圍 / 搜索時間8 360°棱鏡 (GRZ4, GRZ122) 300 m / 典型 5 秒
導向光 (EGL)
工作範圍 / 精度 5 –150 m / 典型 5 cm,100 m處
一般參數
機載軟體系統 徠卡最新的Captivate軟體(含應用程式)
處理器 TI OMAP4430 1GHz 雙核 ARM® CortexTM -A9 MPCoreTM 作業系統-Windows EC7
自動對焦望遠鏡 放大倍數 / 焦距範圍 30 x / 1.7 m 至無窮遠
顯示幕和鍵盤 5英寸,WVGA,彩色,觸屏,雙面 37 個按鍵,帶照明功能
操作 3個無限位驅動,1個伺服對焦驅動,2個自動對焦按鍵,使用者自訂快速鍵
電源 可更換內置鋰電池,具有給電池充電功能 使用時間 7–9 小時
資料存儲 記憶體 / 存儲卡 2GB / SD 卡 1 GB 或 8 GB
介面 RS232, USB, Bluetooth®, WLAN
重量 包括電池 7.7 kg
環境參數 工作溫度範圍 –20℃至 + 50℃
防塵防水 (IEC 60529) / 防雨 IP65 / MIL-STD-810G, 方法 506.5-I
防潮 95%, 無冷凝

1.標準差,依據 ISO 17123-3

2.陰天,無霧霾,能見度 40 km,無熱流閃爍

3.1.5 m 至 3000 m,使用 360°棱鏡 (GRZ4,GRZ122)

4.測量目標處於陰影下,陰天,柯達灰白板 (90% 反射率)

5.標準差,依據 ISO 17123-4

6.距離 > 500 m:精度 4 mm + 2 ppm,測量時間 典型 4 秒

7.測量目標處於陰影下,陰天,持續可見,目標處於靜止狀態,柯達灰白板 (90% 反射率)
